机械人开发--ROS工作空间与功能包

• 一、ROS工作空间
• • 1.1 概念
  • 1.2 创建工作空间
  • 1.3 编译工作空间
  • 1.4 设置环境变量
  • 1.5 添加环境变量
• 二、功能包
• • 2.1 概念
  • 2.2 功能包的内容
  • 2.3 创建功能包
• 三、CMakeLists.txt文件
• 四、package.xml文件

一、ROS工作空间

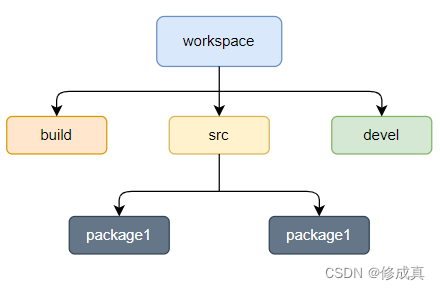

1.1 概念

工作空间（workspace）：存放工程文件的文件夹。
具体组成为：

1.2 创建工作空间

① 创建文件夹

mkdir -p ~/catkin_ws/src

② 进入文件夹

cd ~/catkin_ws/src

③ 初始化工作空间

catkin_init_workspace

1.3 编译工作空间

④ 返回上一级

cd ..

⑤ 编译工作空间

catkin_make

1.4 设置环境变量

⑥ 设置环境变量

source devel/setup.bash

⑦ 查看ROS的环境变量

echo $ROS_PACKAGE_PATH

1.5 添加环境变量

命令行输入：

vi ~/.bashrc

最后一行添加：

source ~/ros/catkin/devel/setup.bash

根据你创建的目录路径来。

别的命令

编译单独功能包:：

catkin_make -DCATKIN_WHITELIST_PACKAGES="package_name"

多线程编程：

catkin_make -j -l

多线程编程用于提高编译速度，但要根据你CPU的数量决定，超过的话会出问题
j:多少核编程
l:多少线程编程
例子：

二、功能包

2.1 概念

功能包（package）：存放用户功能代码的文件夹。
具体如下：

2.2 功能包的内容

• include文件夹： 包含.h文件(必要)
• launch文件： launch文件
• src文件夹： 包含.cpp文件(必要)
• urdf文件夹：.urdf文件
• config这类的文件夹：包含参数文件
• scripts这类的文件夹：包含可执行脚本文件（python脚本）
• CMakeLists.txt文件：定义编译的规则(必要)
• package.xml 文件： 定义功能包（package）的属性(必要)

2.3 创建功能包

catkin_create_pkg  [depend1] [depend2] [depend3]

使用示例：

catkin_create_pkg new_package std_msgs rospy roscpp

三、CMakeLists.txt文件

定义编译的规则

官方介绍网站：
cmakelists

常用的cmakelists宏：

• cmake_minimum_required() ：CMake版本
• project() ：项目名称
• find_package() ：添加依赖
• catkin_package() ：编译生成信息导出
• add_executable() ：生成可执行文件
• target_link_libraries() ：可执行文件链接到库

部分文件截图：

其他的cmakelists宏：

add_message_files() 添加话题消息类型文件
add_service_files() 添加服务消息类型文件
add_action_files()  添加行为消息类型文件
generate_messages() 生成消息文件
include_directories() 添加头文件路径
add_dependencies()    添加依赖项
add_library()         生成自定义的库
install()             安装规则

四、package.xml文件

功能包的描述信息，文件使用的是标签语言

官方介绍网站：
package.xml

必要标签：

根标签

。。。
       包名
    开源许可
 维护者
 描述
     版本号

可选标签：

        指定依赖项为编译、 导出、 运行需要的依赖
  编译依赖项
 导出依赖项
         运行依赖（旧版本是）
         测试用例依赖项
    编译构建工具
 文档依赖项

到这里就结束啦！
